표준형 고압 열풍기
|
순환식(박스형) 열풍기
|
순환식(노출형) 열풍기
|
고압 터보 열풍기
|
|
|
15~75kW
|
12~65kW
|
50~300kW
|
(1,580mmAq)
|
15kW~
|
|
HOTWIN 표준형 고압 전기열풍기(박스형)
|
|
- 150도 이하의 온도에서 사용
- 수분이 많은 건조물로 순환 방식이 적용 곤란할 때
- 로타리 건조기등 순환 방식으로 설치가 어려운 건조기 및 건조실
- 건조실의 온도, 크기, 건조물의 종류 및 건조량에 따라 열풍기 용량이 달라질 수 있습니다.
|
|
|
|
|
특징
|
|
|
디지털 온도표시 : 온도 조절 범위 0~399℃(옵션 변경 가능)
|
|
|
토출온도 : 인버터 타입은 200℃ 이상 가능
|
|
|
히터 off후 송풍기 가동 시간 설정 : 0~5분 타이머(내부 잠열 제거) |
|
|
24시간 타이머 : 일주일, 요일별 설정 가능 타이머 |
|
|
송풍기 작동 기능 |
|
|
풍량 조절용 인버터(inverter)는 옵션
|
|
|
TPR(SCR UNIT, 전력조정기)는 옵션
|
| |
|
|
|
용도
|
|
|
제품건조 |
|
건조실 공기 가열 |
|
|
페인트 도장물 건조 |
|
직물 및 원사 공장 건조 |
|
|
각종 식품 및 농수산물 건조 |
|
가구공장 및 목재공장 |
|
|
시설 재배 하우스(비닐하우스) |
|
구리 철선등 세정 후 건조
|
|
|
설탕 건조 |
|
화학 실험실의 건조 및 살균
|
|
|
쵸콜릿 원료의 연화
|
|
겨울철 난방용
|
|
|
기름 및 가스 건조기 대체 |
|
|
⊙ 제품 성능 향상을 위하여 크기 및 디자인이 예고 없이 변경될 수 있습니다.
|
|
|
|
2023년 1월 1일 모델 및 설계 변경 (송풍기 사양은 옵션에 따라 변경 됩니다.)
|
|
|
|
|
|
|
|
|
히타용량
(kw) |
토출온도
(max. ℃)
주위온도 20℃
|
전 원 |
토출구
(Ø) |
송 풍 기
|
안 전 장 치 |

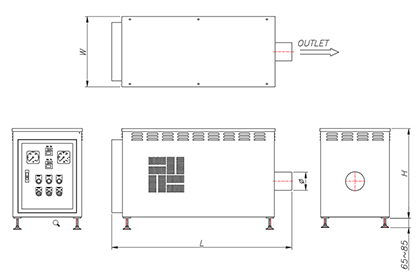

크기(mm)
(L*W*H) |
|
최대풍량
(㎥/min) |
최대정압
(mmAq) |
모터
(kW) |
|
ES-07s |
7.2
|
90
|
(220V*3p)
380V*3p
(440V*3p)
|
75, 100
|
6
|
43
|
0.1
|
(MCCB)
(ELCB)
마그네트
배선용차단기
과열방지 장치
자동온도조절
(인버터) |
910*410*520
|
|
ES-09s |
9
|
100
|
100
|
6
|
43
|
0.1
|
1000*410*520
|
|
ES-12s |
12
|
90
|
100
|
8
|
49
|
0.19
|
1160*462*615
|
|
ES-15s |
15
|
100
|
100
|
8
|
49
|
0.19
|
1160*462*615
|
|
ES-H20 |
20
|
100
|
125
|
11
|
120
|
0.25
|
1205*520*685
|
| ES-H25 |
25
|
95
|
150
|
17
|
75
|
0.4
|
1205*585*590
|
|
ES-H30 |
30
|
95
|
150
|
20
|
170
|
0.4
|
1205*585*590
|
|
ES-H40 |
40
|
100
|
150
|
23
|
190
|
0.6
|
1503*603*712
|
|
ES-H50 |
50
|
100
|
150
|
27
|
205
|
0.7
|
1703*603*760
|
| ES-H60 |
60
|
110
|
175
|
32
|
210
|
0.75 / 1.0
|
1803*673*796
|
|
ES-H75 |
75
|
110
|
200
|
38
|
265
|
1.5
|
2153*723*860
|
|
| |
|
|
|
|
|
|
토출구는 덕트(duct)에 연결할 수 있게 제작되며 후렌지로 제작 가능합니다.
|
|
|
|
위 표에서 토출온도는 주위온도 20℃ 일때의 최고 온도이며, Inverter 온도는 인버터 조절에 의한 최대 토출온도 입니다.
|
|
|
|
|
|
토출 온도는 건조실의 단열, 보온 정도에 따라 주위환경 및 주문 사양에 따라 변경될 수 있습니다.
|
|
|
|
| |
|
|
|
|
|
옥외형 전기열풍기
|
H30(Flange Type)
|
H40(Stainless) - 컨트롤박스 분리형
|
|
|
|
|
|
흡입, 토출 샹향식
|
H67V
|
H75(사각 후렌지)
|
|
| |
|
|
| |
| |
| |
|
|
|
|
- 열풍기 토출구와 같거나 작은 배기구를 설치하거나 담파(Damper)를 부착하여 배기량을 조절하십시요.
|
|
| |
|
|
|
|
|
)
)
